电力自动化系统
CCP900S电力自动化监控系统
产品简介
CCP900S电力自动化监控系统由后台监控层、通讯层和间隔层构成,对电力系统实行四遥即遥测、遥信、遥控、遥调功能,达到无人值班,少人值守的目的。适用于110KV及以下电压等级的各种变电站、配电站、电厂和能耗管理企事业单位。以实现对配电系统实时全时在线检测,提供各种运行参数及报表,对用电量做分析;达到节能可控,可测,可分析等目的。
  • 主要特点
  • 软件功能
  • 技术指标
  • 系统结构图
  • 监控设备配置

       CCP900S电力自动化监控系统在现有的成熟先进的全分布与开放式系统的基础上进行升级与扩展,使之具有更高的可靠性和可扩充性,完成对各厂站数据交换、上级调度数据交换、MIS系统的数据交换、能耗管理系统的数据交换、配电自动化系统的数据交换、集控中心及负荷监控系统的数据交换。调度自动化系统可配有网桥工作站,通过该站使调度系统与MIS系统、配电自动化网、负荷监控系统有机结合起来,实现实时数据的共享。调度自动化系统具有网络扩充能力,在配电自动化系统建设完成后可承担配电运行调度中心的职责,实现调配合一。

        对于一些常用的通信口和通信协议单元,系统已提供了相应的库支持,如普通PC串口、CDT单元、Modbus单元、保护测控、电表单元等。各通信口、各通信单元的通信参数均可灵活设定,它们之间的拓扑关系可灵活组态。


CCP900S后台监控软件能同时和国内外各种工业控制厂家的设备进行网络通讯,它可以与高可靠的工控计算机和网络系统结合,便可以达到集中管理和监控的目的,同时还可以方便的向控制层和管理层提供软、硬件的全部接口,实现与“第三方”的软、硬件系统进行整体的集成。CCP900S后台监控软件由界面管理软件、数据通讯管理软件、信息管理软件、单元组态软件、图形组态软件、报表管理软件组成。

界面管理软件可实现变电站四遥功能、页面操作功能、远方定值修改功能、报表显示及打印功能、GPS时钟同步功能。

  1 界面管理软件

  界面管理软件可实现变电站四遥功能、页面操作功能、远方定值修改功能、报表显示及打印功能、GPS时钟同步功能。



  2 数据通讯管理软件

  数据通讯管理软件可实现实时数据采集功能、实时数据处理功能、故障录波分析,各种数据交换,数据的共享等功能。软件支持各种数据通讯规约的接入:

■ 支持符合标准的Modbus协议智能设备接入

■ 支持符合标准的CDT协议的智能设备的直接接入

■ 支持符合标准的61850协议的智能设备的直接接入

■ 支持符合IEC60870-5-101、103规范的智能设备通讯和联网

■ 支持以太网的多种组网方式,支持网络浏览器的WEB架构方式

■ 支持OPC设备,可以方便的与其它系统进行通信或数据交换

■ 支持其他(如楼宇)智能监控系统的数据交换

■ 支持移动通讯的无线传输模式

  3 信息管理软件

信息管理软件可实现事件与告警记录处理功能、语音报警功能、保存历史数据库功能、支持开源数据库的接口。

  4 单元组态软件

单元组态软件主要作用是供工程人员和系统维护人员快速、方便的生成供主控软件调用的工程数据文件。完成一、二次设备的工程参数配置,二次智能设备通信协议解析等。

  5 图形组态软件

图形组态软件的目的在于为监控系统提供一个应用构造平台,使用户能够以所见即所得的方式,快速灵活地构造一个具有良好界面的可视化应用系统。同时,通过对功能单位—图元的扩充,可不断增强应用系统的功能和界面表现;通过对界面单位—画面的灵活组态,实现丰富友好的各类界面,以满足不同用户的需求。对于监控系统,还可以提供丰富的规范性界面摸板,辅助工程维护人员更好地完成组态工作。

  6 报表管理软件

报表管理软件拥有用于存储录波数据的Access数据库和开源数据库MySQL的接口,方便运行单位在以后的运行使用过程中进行再次的深度开发。另外报表管理软件能生成各种数据报表、系统实时全时在线检测,并能自动生成Excel;方便用户对各变配电管理做分析,达到节能可控、可测、可分析等目的。

报表管理软件包含基础报表管理软件和高级报表管理软件:

■ 基础报表管理软件包括了制作日报表、月报表、年报表。可以方便的设计报表内容,同时也可以将生成的报表打印出来。

■ 高级报表管理软件除了拥有基础报表管理软件外,还拥有电能质量分析、高分辨率的数据采集量、能耗管理分析和报表逻辑运算。





主要特点
收起详情展开详情

       CCP900S电力自动化监控系统在现有的成熟先进的全分布与开放式系统的基础上进行升级与扩展,使之具有更高的可靠性和可扩充性,完成对各厂站数据交换、上级调度数据交换、MIS系统的数据交换、能耗管理系统的数据交换、配电自动化系统的数据交换、集控中心及负荷监控系统的数据交换。调度自动化系统可配有网桥工作站,通过该站使调度系统与MIS系统、配电自动化网、负荷监控系统有机结合起来,实现实时数据的共享。调度自动化系统具有网络扩充能力,在配电自动化系统建设完成后可承担配电运行调度中心的职责,实现调配合一。

        对于一些常用的通信口和通信协议单元,系统已提供了相应的库支持,如普通PC串口、CDT单元、Modbus单元、保护测控、电表单元等。各通信口、各通信单元的通信参数均可灵活设定,它们之间的拓扑关系可灵活组态。


软件功能
收起详情展开详情

CCP900S后台监控软件能同时和国内外各种工业控制厂家的设备进行网络通讯,它可以与高可靠的工控计算机和网络系统结合,便可以达到集中管理和监控的目的,同时还可以方便的向控制层和管理层提供软、硬件的全部接口,实现与“第三方”的软、硬件系统进行整体的集成。CCP900S后台监控软件由界面管理软件、数据通讯管理软件、信息管理软件、单元组态软件、图形组态软件、报表管理软件组成。

界面管理软件可实现变电站四遥功能、页面操作功能、远方定值修改功能、报表显示及打印功能、GPS时钟同步功能。

  1 界面管理软件

  界面管理软件可实现变电站四遥功能、页面操作功能、远方定值修改功能、报表显示及打印功能、GPS时钟同步功能。



  2 数据通讯管理软件

  数据通讯管理软件可实现实时数据采集功能、实时数据处理功能、故障录波分析,各种数据交换,数据的共享等功能。软件支持各种数据通讯规约的接入:

■ 支持符合标准的Modbus协议智能设备接入

■ 支持符合标准的CDT协议的智能设备的直接接入

■ 支持符合标准的61850协议的智能设备的直接接入

■ 支持符合IEC60870-5-101、103规范的智能设备通讯和联网

■ 支持以太网的多种组网方式,支持网络浏览器的WEB架构方式

■ 支持OPC设备,可以方便的与其它系统进行通信或数据交换

■ 支持其他(如楼宇)智能监控系统的数据交换

■ 支持移动通讯的无线传输模式

  3 信息管理软件

信息管理软件可实现事件与告警记录处理功能、语音报警功能、保存历史数据库功能、支持开源数据库的接口。

  4 单元组态软件

单元组态软件主要作用是供工程人员和系统维护人员快速、方便的生成供主控软件调用的工程数据文件。完成一、二次设备的工程参数配置,二次智能设备通信协议解析等。

  5 图形组态软件

图形组态软件的目的在于为监控系统提供一个应用构造平台,使用户能够以所见即所得的方式,快速灵活地构造一个具有良好界面的可视化应用系统。同时,通过对功能单位—图元的扩充,可不断增强应用系统的功能和界面表现;通过对界面单位—画面的灵活组态,实现丰富友好的各类界面,以满足不同用户的需求。对于监控系统,还可以提供丰富的规范性界面摸板,辅助工程维护人员更好地完成组态工作。

  6 报表管理软件

报表管理软件拥有用于存储录波数据的Access数据库和开源数据库MySQL的接口,方便运行单位在以后的运行使用过程中进行再次的深度开发。另外报表管理软件能生成各种数据报表、系统实时全时在线检测,并能自动生成Excel;方便用户对各变配电管理做分析,达到节能可控、可测、可分析等目的。

报表管理软件包含基础报表管理软件和高级报表管理软件:

■ 基础报表管理软件包括了制作日报表、月报表、年报表。可以方便的设计报表内容,同时也可以将生成的报表打印出来。

■ 高级报表管理软件除了拥有基础报表管理软件外,还拥有电能质量分析、高分辨率的数据采集量、能耗管理分析和报表逻辑运算。

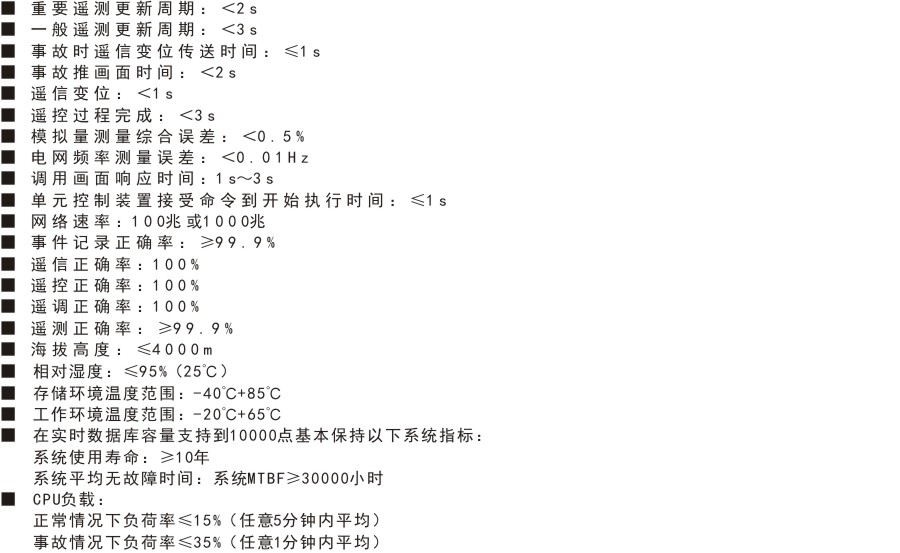

技术指标
收起详情展开详情

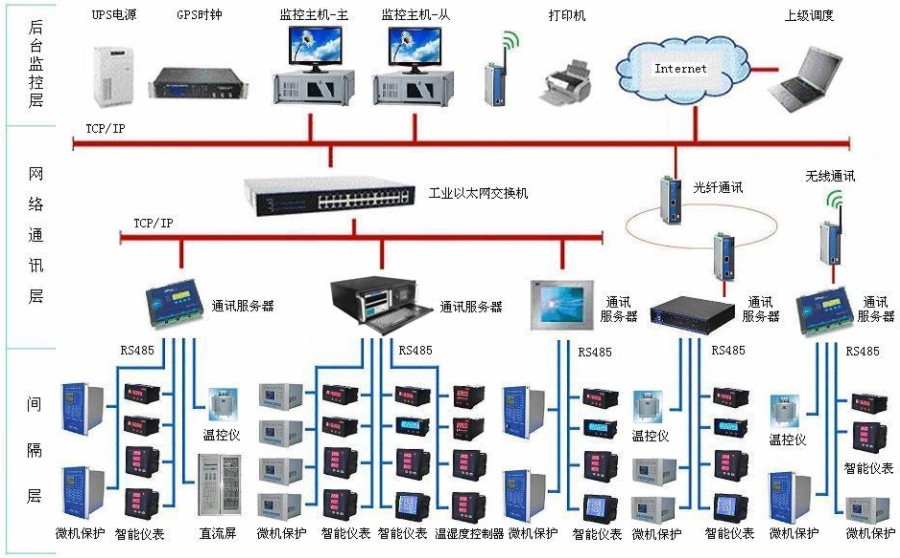

系统结构图
收起详情展开详情


监控设备配置
收起详情展开详情
