【摘要】：简要描述RKP205、RKP206低压备用电源自投装置在土耳其GB电站系统中的逻辑关系和现场调试、运行过程中需注意的问题，以保证电站系统供电的不间断性、稳定性、可靠性。

        【关键词】：低压备自投装置逻辑，应用方案

        1、引言

        低压备自投装置在电站、工厂中的应用尤其广泛。常规的备自投方案包括进线备自投方式，可以用RKP201实现，包括并列运行方式和主备运行方式备自投；母联备自投方式，可以用RKP203实现。而在某些电站系统中，由于从系统设计需要和安全性等诸多因素考虑，可能涉及三进线备自投系统或者四进线备自投系统，这就对低压备自投装置提出了更高的逻辑要求，本文主要介绍由RKP205和RKP206组成的三进线备自投系统。

        2.2 备自投系统逻辑关系

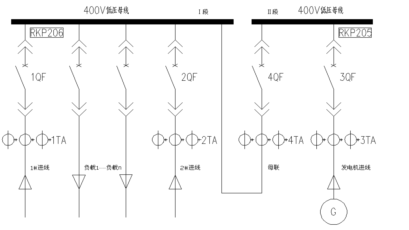

        1#进线和2#进线为闭锁关系，互为备投。母联开关与发电机进线为闭锁关系，互为备投。

        系统正常运行时，由1#进线或2#进线为系统供电，母联开关处于常闭合状态，发电机进线处于断开状态。

        当1#进线和2#进线全部失电，跳开两进线开关，母联开关也随后跳开，发电机进线开关延时闭合，投入发电机供电。

        当1#进线或2#进线之一回路恢复供电时，先跳开发电机进线，再闭合母联开关，然后闭合已经恢复供电的进线开关，恢复正常供电。

        2.3 备自投装置的功能要求

        a.备用电源自投装置只允许动作一次。

        b.工作电源未断开前，备用电源不应投入。

        c.进线过流时，闭锁备自投。

        d.液晶显示为英文界面，提供断路器位置指示和备自投充放电指示。

        e.可以手动闭锁备自投。

        f.对备自投的每一动作均有事件记录，包括备自投的动作事件、备自投动作后断路器的执行情况(是否成功)。

        g.充电条件不满足提示。

        h.开关位置检测须有防抖动处理。

        2.4 备自投装置的配置

        根据以上需求，为用户配置RKP205和RKP206。RKP205安装于发电机进线柜，主要实现当1#进线和2#进线均失电时，跳开1#进线和2#进线，并且启动发电机进线为系统供电。当1#进线或2#进线之一来电时，停止发电机进线供电。RKP206安装于1#进线柜，主要实现1#进线和2#进线的进线备投逻辑和来电恢复功能。

        RKP205和RKP206的联络主要由开关位置和电压进行。

        3、现场调试与运行情况

        3.1现场调试

        a.所有接线必须按照工程设计图纸进行，这样才能保证备自投装置正常运行。

        b.检查定值的设置，是否按照用户要求进行设置。尤其是备自投方式、开关动作时间、充电时间等，否则会导致备自投拒动。

        c.断路器设置有失压脱扣的，建议解除。

        d.现场运行时，如发现指示有任何异常或有不清楚的地方，及时与厂家联系，以便问题及时处理。

        3.2 运行情况

        该方案自2010年底运行以来，系统运行稳定，可靠地保证了土耳其GB电站系统供电的连续性，用户给予了极高的评价。

        4、结束语

        由于在调试设计阶段，电站工作人员充分考虑了该系统的实际运行情况，并与我公司技术人员充分沟通，尽可能全面的考虑到该方案在实际运行过程中可能出现的所有情况。从运行情况来看，该系统运行至今，运行情况稳定可靠，有效的保证电站系统供电的不间断性、稳定性、可靠性。
